Placer l’éclairage d’extérieur pas cher!

mei 20th, 2016 · No Comments

Rien de plus satisfaisant que de profiter de son jardin après une longue journée de labeur. N’est-ce pas regrettable que ce bonheur prend fin dès que le soleil s’est couché? Mise à part le gros projecteur qui s’allume de temps à autre bien entendu mais ce n’est pas vraiment l’éclairage d’ambiance non plus. D’autant plus que notre jardin ne compte aucune autre source de lumière. L’idée donc, d’éclairer quelques palmiers dans notre jardin a ainsi vu le jour.

Photobucket

Où acheter?

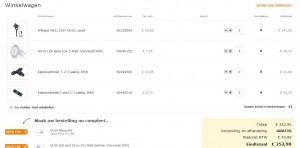

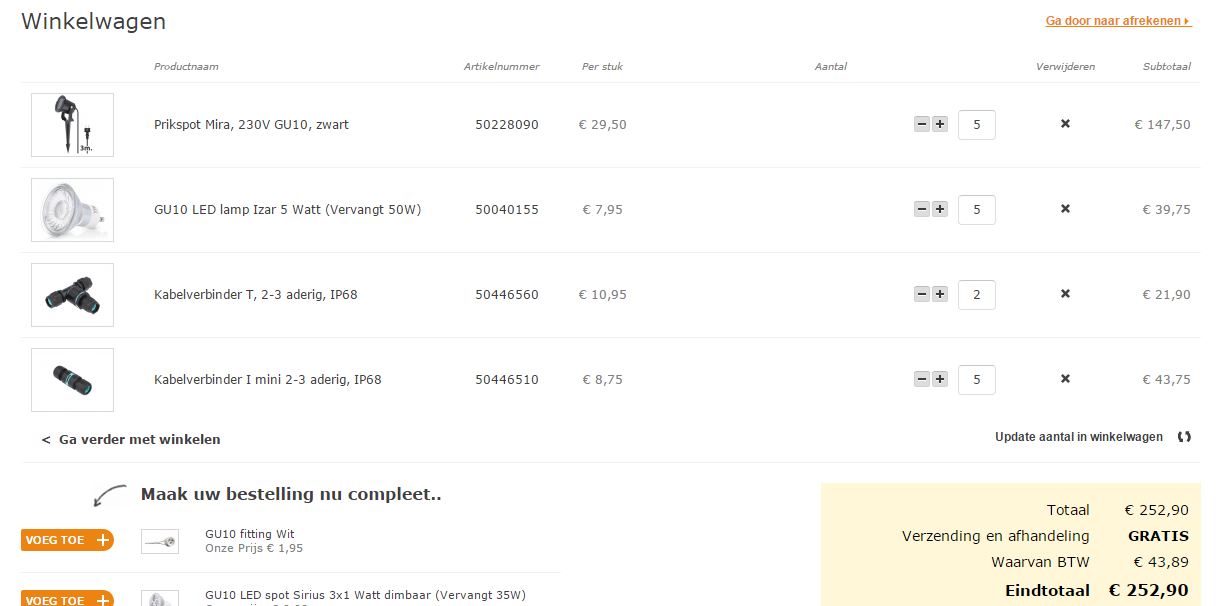

Notre première recherche a vite démontré que l’éclairage d’extérieur n’est pas bon marché. Comptez €29,- en moyenne pour l’armature mais il vous voudra également les ampoules, raccordement,.. Pour seulement 5 spots la facture dépassait ainsi déjà €250,- sans compter le câble! Trop d’argent à notre goût. A travers une autre expérience nous avons consulté Aliexpress. En achetant directement en Chine la facture s’avérait beaucoup plus abordable! Environ €50,- pour une quantité double de spots et encore €50,- pour les raccordements. Nous optons pour l’envoi par Chinamail qui est en général gratuit mais un peu plus long, environ 4 à 5 semaines. Comme ces achats ont été fait chez des vendeurs différents il s’agissait de petits colis à valeur faible. Nous n’avons donc pas dû payer un supplément à la douane.

Quels spots choisir?

Maintenant que le fournisseur est choisi, il faut faire le choix du spot même. Premièrement le choix entre 12V et 220V. Nous avons opté pour 220V comme la distance à parcourir est relativement longue (>50m) et pour ne pas devoir installer un transformateur. Evidemment il faudra être plus prudent en travaillant avec ce voltage. Ensuite nous avons opté pour du LED pour la faible consommation et sa durabilité. Il faut également vérifier que le spot convient à l’indice de protection “IP68″; résistant à l’eau. Pour la couleur nous avons pris “warm white”, un blanc chaleureux qui s’annonce pas trop bleuté. On a pris des 9Watt pour une lumière assez forte pour éclairer la plante et nous avons pris des modèles sur piquets. Finalement nous avons payé environ €5,50/spot! (lien vers les spots)

Qu’est-ce qu’il faut comme outillage?

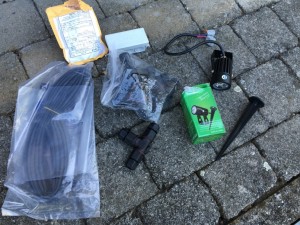

Comme ces spots ne sont pas livrés avec des prises, il faut également penser à acheter les raccordements étanches. Vous pouvez acheter ce matériel dans votre centre de bricolage local mais également sur Aliexpress pour une fraction du prix.

  • Connecteurs bout à bout isolé borne à sertir: pour relier les spots au câble (env. €1,- pour 100 pièces)
  • Gaine thermorétractable adhésive: pour rendre la connexion entre le spot et le câble étanche (env. €3,- pour 3 mètres)
  • Connecteur étanche “T”: pour diviser le câble dans le sol (€35,- par 5 pièces)

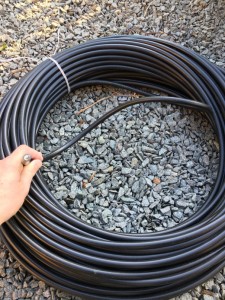

  • Le câble vient du magasin electro local. Nous avons pris un câble ultra résistant “EXVB 3G” prévu pour l’utilisation à l’extérieur. Ce câble coûte un peu plus que €1,-/mètre mais quand il s’agit de la sécurité, nous ne faisons pas d’économie bien entendu.
  • C’est également d’ici que vient l’interrupteur crépusculaire pour allumer/couper les spots automatiquement. (€34,- mais optionnel)

Comme outillage une pince à sertir et une grosse pince universelle sont quasi indispensables à côté d’un cutter, paire de ciseaux, perceuse, bougie et une bonne bêche.

Temps requis et difficulté

Il n’est pas très difficile de placer l’éclairage si vous avez un minimum de connaissance de raccordements électriques pour travailler en toute sécurité. Selon le nombre de spots à placer et la distance à parcourir, ce projet peut prendre pas mal de temps en revanche. Ici nous avons mis 10 spots et placés jusqu’à 80 mètres de câble divisés à de multiples endroits, ce qui nous a pris plus de un jour et demi !

Notre conseil:
Planifiez bien votre projet à l’avance, non seulement pour bien commander tout votre matériel mais également pour mieux travailler et être bien organisé.

Etape 1


Déballez tous les spots et montez les sur leur piquets. Vous pouvez profiter du confort de votre plan de travail pour directement raccorder les connecteurs bout à bout sur les fils de spots mais dénudez les encore un peu plus auparavant pour améliorer le contact. Découpez des morceaux de gaines thermorétractables de 20 centimètres et passez les autour du fil. Les spots sont maintenant prêts pour l’installation.

Etape 2


Creusez les tranchées pour les câbles jusqu’au plantes. Normalement il faut respecter une profondeur de sécurité de 60 centimètres pour éviter de toucher les câbles par accident en creusant mais comme il s’agit ici de notre jardin et que nous connaissons parfaitement l’emplacement des câbles, nous ne les avons pas mis aussi profond. Néanmoins les câbles se trouvent bien plus profond que la profondeur atteinte en plantant une bêche dans le sol. Enfoncez la bêche dans le sol de deux côtés et soulevez le gazon dalle par dalle et finissez à approfondir la tranchée avec une pelle.


Pour épargner au maximum les racines, nous avons créé un passage jusqu’à la tranchée en passant en-dessous de la bordure de pelouse à l’aide d’une barre de fer.


Le câble passe sous le chemin en gravier sous le géotextile pour éviter que le gravier puisse abîmer le câble.

Etape 3

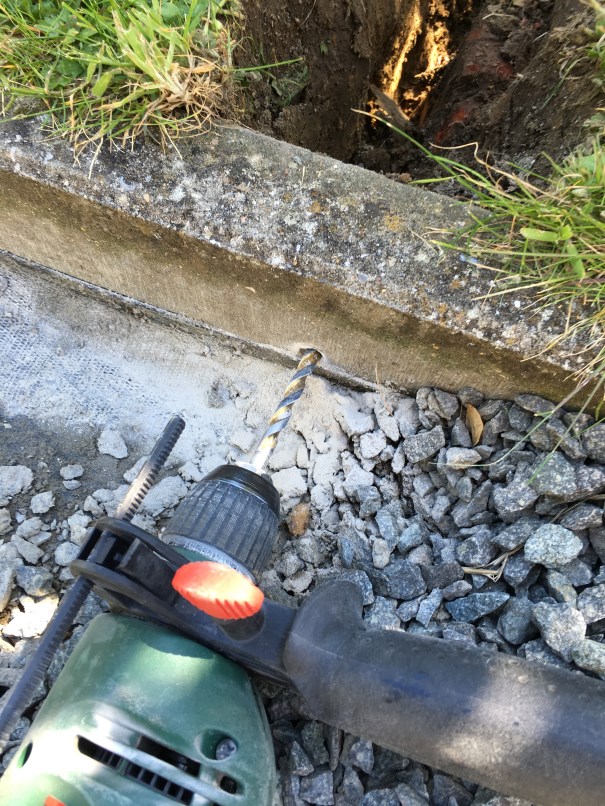

Après d’avoir creusé toutes les tranchées, les bordures peuvent être percées. Utilisez une mèche de diamètre suffisamment gros pour que le câble puisse passer. Ici il a fallu une mèche de 12 mm.

Etape 4


Ensuite vous pouvez mettre les spots en place et tirer votre câble. Commencez à l’extrémité et rapprochez vous étape par étape vers l’alimentation générale. N’oubliez pas de bien passer le câble par les trous percés et par en-dessous des bordures de pelouse avant de les brancher. Après d’avoir branché le spot sur le câble à l’aide de connecteurs bout à bout, nous avons coupé le câble un peu plus large que l’endroit de la première division de câble. Puis nous l’avons branché provisoirement sur une rallonge avec des bornes Wago très pratiques pour tester le bon fonctionnement du branchement. Ainsi nous avons continué, de branchement en branchement en se rapprochant de l’alimentation générale toujours en testant chaque connexion. De cette manière vous êtes sûr que tout fonctionne correctement avant de reboucher toutes les tranchées.

Maintenant votre câble est mis en place et vos spots sont placés et raccordés mais le tout est toujours branché provisoirement avec la rallonge pour pouvoir débrancher plus facilement pour travailler en toute sécurité.

Etape 5


Comme tout fonctionne à merveille, vous êtes prêt à faire rétrécir les gaines thermorétractables pour rendre vos raccordements étanches. Une bougie pourrait suffire si vous parvenez à vous abriter du vent. Passez la gaines doucement dans la flamme pour la rétrécir en évidant que les câbles fondent complètement bien entendu!

Etape 6


Ensuite, vous pouvez camoufler les câbles sous la terre au pied de la plante. Un surplus de câble peut être dissimulé dans le sol pour pouvoir déplacer le spot plus tard plus facilement. Couvrez le câble dans le fond de la tranchée avec la terre et replacez les dalles de pelouse. Sautez fermement dessus pour bien les tasser dans le sol à nouveau.

Etape 7

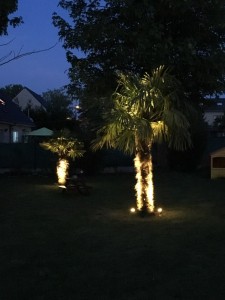

Il ne vous reste plus qu’à guider le câble le long de la façade pour rejoindre l’alimentation générale. A la place du projecteur, nous avons installé l’interrupteur crépusculaire sur lequel nous avons branché notre câble. Ensuite vous patientez jusqu’au crépuscule pour voir le résultat de votre travail.
